ELTAKO  |  Artikel-Nr.: 1936967  |  Barcode: 4010312313725

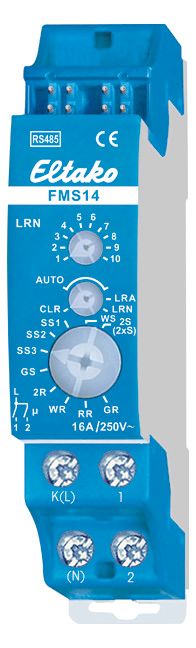

Eltako FMS14 RS485-Bus-Aktor Stromstoß

€64,11
inkl. MwSt. Versand wird beim Checkout berechnet.

Versand- und Bestandsinformationen finden Sie hier:

Verfügbarkeit

Sie können die Verfügbarkeit im Artikeldetail und im Warenkorb prüfen. Der Zwischenverkauf ist vorbehalten.

Auf Lager:

Der Artikel befindet sich in unserem Zentrallager und wird voraussichtlich innerhalb der angegebenen Lieferzeit bei Ihnen zugestellt.

Bestellbar:

Der Artikel wird für Sie beim Hersteller bestellt und wird voraussichtlich innerhalb der angegebenen Lieferzeit bei Ihnen zugestellt.

Bei Lieferverzögerungen werden wir Sie umgehend informieren.

Beschreibung

Multifunktions-Stromstoß-Schaltrelais, 1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 400W, Glühlampen 2000W, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,1-0,6 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Mit der patentierten ELTAKO-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Maximalstrom als Summe über beide Kontakte 10A bei 230V. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Sind die 2 Relais des FMS14 eingeschaltet, werden 0,6 Watt benötigt. Mit dem oberen und dem mittleren Drehschalter werden die Sensoren eingelernt. Für den Normalbetrieb werden der mittlere Drehschalter anschließend auf AUTO und der untere Drehschalter auf die gewünschte Funktion gestellt: 2S = Stromstoßschalter mit 2 Schließern. (2xS) = 2-fach Stromstoßschalter mit je einem Schließer. WS = Stromstoßschalter mit 1 Schließer und 1 Öffner (Stand-by-Verlust 0,3W). SS1 = Serienschalter 1 + 1 Schließer mit Schaltfolge 1. SS2 = Serienschalter 1 + 1 Schließer mit Schaltfolge 2. SS3 = Serienschalter 1 + 1 Schließer mit Schaltfolge 3. GS = Gruppenschalter 1 + 1 Schließer. 2R = Schaltrelais mit 2 Schließern. WR = Schaltrelais mit 1 Schließer und 1 Öffner (Stand-by-Verlust 0,3W). RR = Schaltrelais (Ruhestromrelais) mit 2 Öffnern (Stand-by-Verlust 0,5W). GR = Gruppenrelais 1 + 1 Schließer. Schaltfolge SS1: 0 - Kontakt 1(K-1) - Kontakt 2(K-2) - Kontakte 1 + 2. Schaltfolge SS2: 0 - Kontakt 1 - Kontakte 1 + 2 - Kontakt 2. Schaltfolge SS3: 0 - Kontakt 1 - Kontakte 1 + 2. Schaltfolge GS: 0 - Kontakt 1 - 0 - Kontakt 2. GR: Relais mit wechselnd schließendem Kontakt. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungs­anleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
ELTAKO

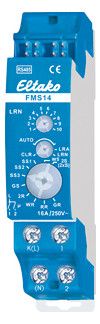

Eltako FMS14 RS485-Bus-Aktor Stromstoß
