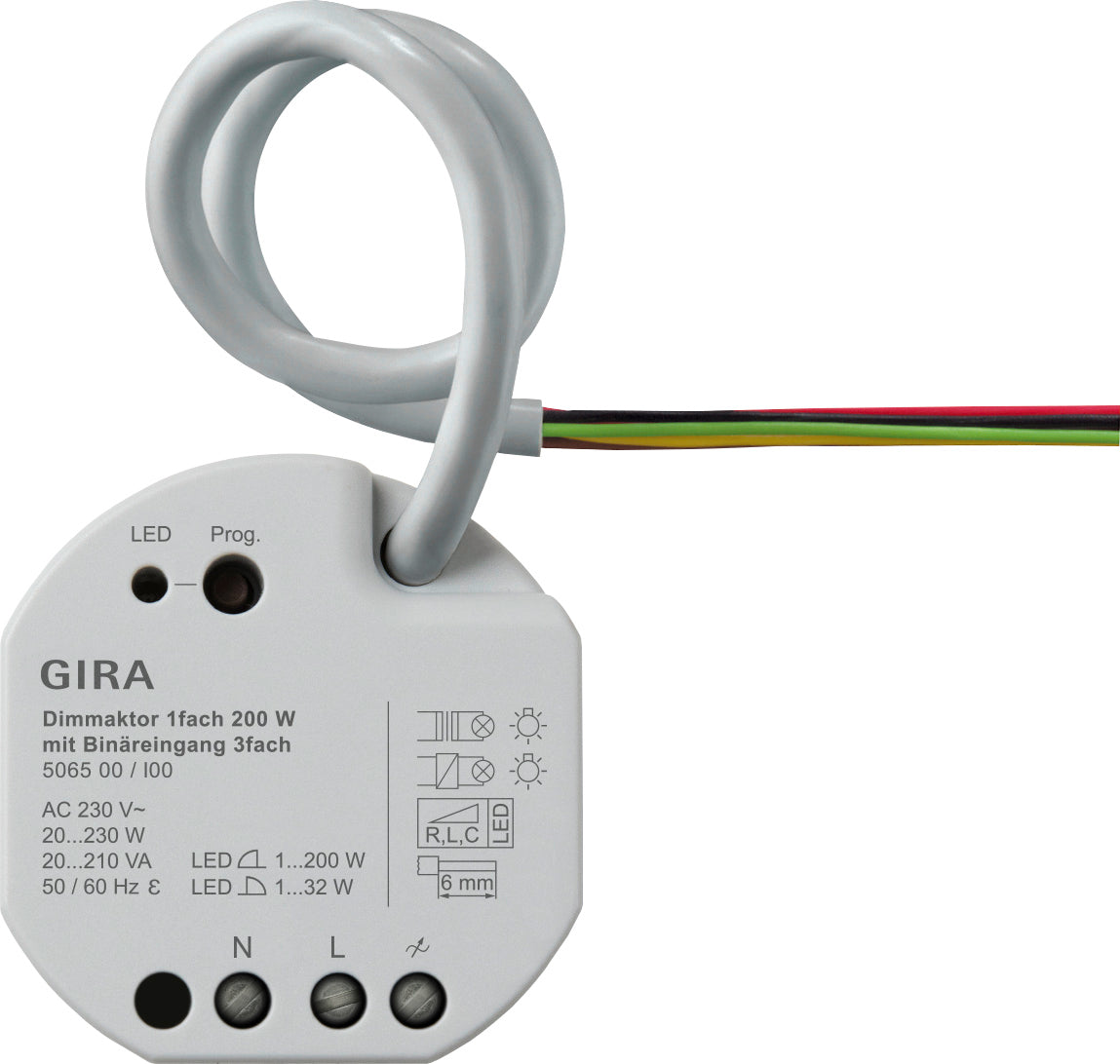

GIRA Dimmaktor 1fach 200 W mit Binäreingang 3fach für Gira One und KNX Unterputz

Merkmale:

Funktion im Gira One System

• Aktor zum Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
• 3 Binäreingänge zum Anschluss von konventionellen Schaltern, Tastern, und Bewegungsmeldern mit potenzialfreien Kontakten.
• Die Eingänge dienen der Ansteuerung von Gira One Aktoren oder zur Erfassung von Statusinformationen.
• Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
• Leerlauf-, kurzschluss- und übertemperatursicher.
• Leistungserweiterung durch Leistungszusätze.
• Anschluss eines externen Temperatursfühlers am Eingang 3 möglich.
• Programmierung und Inbetriebnahme mit dem Gira Projekt Assistenten (GPA) ab Version 5.0.
• Verschlüsselte Datenübertragung zwischen den Gira One Geräten.

Dimmausgänge

• Minimal- und Maximalhelligkeit einstellbar.
• Einschalten auf letzten Helligkeitswert oder fest eingestellte Einschalthelligkeit.
• Einstellen einer Ein- oder Ausschaltverzögerung.
• Treppenhausfunktion, es kann optional eine Vorwarnzeit und eine Vorwarnhelligkeit eingestellt werden.

Binäreingänge

• Ein- oder Zweiflächenbedienung für Wipptaster konfigurierbar.
• Anschluss von Wipptaster die mit der Funktion zum Schalten, Dimmen, Beschattung und Lüftung, Szeneaufruf, Treppenhaus (Bewegungsmelder), Etagenruf, Garagentor und Türöffner parametriert werden.
• Anschluss von Bewegungs- und Präsenzmeldern mit potenzialfreien Relaisausgängen.
• Komfortable Gruppensteuerung von Schalt-, Dimm-, Beschattungs- sowie Lüftungsverbrauchern.
• Schaltkontaktauswertung von Wind-, Frost-, Helligkeits- oder Regensensoren mit potenzialfreien Relaiskontakten möglich, um Beschattungs- und Lüftungsverbraucher vor Umwelteinflüssen zu schützen.
• Fensterkontaktabfrage und Visualisierung in der Smart Home App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum Heiz-Betriebsmodus Frostschutz.
• Türkontaktabfrage und Visualisierung in der Smart Home App: Eine geöffnete Tür führt zum Hochfahren und Sperren der Jalousie oder Rollladen.
• Abfrage einer Heizen/Kühlen Umschaltung an einer Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen) an Heizungsregler weiterleiten zu können.
• Schaltkontaktanzeige zur Darstellung eines Kontaktzustands in der Smart Home App.
• Konfigurierbare Schalteingänge, die unabhängig parametrierbar werden können.
• Erfassen und Abgleich von Temperaturwerten über Fernfühler (siehe Zubehör) an Eingang 3.

Funktion im Gira KNX System

• Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
• Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
• Leerlauf-, kurzschluss- und übertemperatursicher.
• Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfache oder komplexer logischer Operationen.
• Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern.

Dimmausgänge

• Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv / Phasenabschnitt), konventioneller Trafo (induktiv / Phasenanschnitt), LED (Phasenanschnitt) bzw. LED (Phasenabschnitt).
• Dimmkennline zur Anpassung auf die angeschlossene Last im Zeitbereich und Wertebereich konfigurierbar.
• Einstellung des dimmbaren Bereichs möglich (Einschalthelligkeit, Grundhelligkeit; alternativ: untere Dimmgrenze und obere Dimmgrenze).
• Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen, anspringen, Fading).
• Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar (Kanal einschalten, keine Reaktion).
• Zentrale Steuerungsfunktion über bis zu 6 Schaltobjekte, 6 Dimmobjekte und 6 Wertobjekte und Sammelrückmeldung.
• Rückmeldung Schalten: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
• Rückmeldung Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
• Für aktive Rückmeldeobjekte ist die Art der Aktualisierung einstellbar (bei Änderung des Eingangsobjektes oder bei Änderung des Rückmeldewertes). Somit ist eine Anpassung an Visualisierungen individuell möglich.
• Rückmeldungen für Kurzschluss, Überlast/Netzspannungsausfall und Lastart (KNX konform und erweitert).
• Reaktion bei Busspannungsausfall-/wiederkehr und nach einem ETS-Programmiervorgang einstellbar.
• Logische Verknüpfungsfunktion für den Ausgang.
• Sperrfunktion oder alternativ Zwangsstellungsfunktion parametrierbar.
• Zeitfunktionen (Ein-, Ausschaltverzögerung).
• Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
• Treppenhausfunktion mit Zeitverlängerung oder variabler Treppenhauszeitvergabe über Kommunikationsobjekt.
• Soft-EIN-Funktion und Soft-AUS-Funktion einstellbar.
• Automatisches Ausschalten bei Helligkeitswert < X % einstellbar (mit individueller Verzögerungszeit).
• Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen sind parametrierbar.
• Verzögerungszeit bei Szenenabruf konfigurierbar.
• Dimmverhalten bei Aufruf einer neuen Szene einstellbar (anspringen, andimmen, Fading).
• Visuelle Rückmeldung beim Speichern einer Szene.
• Erweiterter Szenenabruf.
• Betriebsstundenzähler aktivierbar.
• Betriebsstundenzähler als Vorwärtszähler (mit optionalem Grenzwert) oder Rückwärtszähler (mit optionalem Startwert).

Technische Daten:

• Nennspannung: DC 21 bis 32 V SELV
• Gira One Medium: Twisted-Pair (TP), YCYM 2 x 2 x 0,8
• Prüfspannung: 4 kV (KNX/EIB Busleitung)
• Anschlüsse
• Gira One Bus: Anschlussklemmen an Steuerleitung
• Eingänge: Anschlussklemmen an Steuerleitung
• Last: Schraubklemmen
• Anschlussquerschnitt: max. 4 mm²
• Eingänge
• Anzahl: 3
• Eingangsart: potentialfrei
• Abfragespannung
• Nebenstelleneingänge: ca. 5 V
• Gesamtlänge
• Nebenstellenleitung: max. 10 m
• Max. Anschlussleistung
• Glühlampen: 20 bis 230 W
• HV-Halogen: 20 bis 230 W
• gewickelter Trafo: 20 bis 210 VA
• Tronic-Trafo: 20 bis 230 W
• gewickelter Trafo mit NV-LED: 20 bis 100 VA
• elektronischer Trafo mit NV-LED: typ. 20 bis 200 W
• HV-LED-Lampen: typ. 1 bis 200 W
• Umgebungstemperatur: -5 °C bis +45 °C

Hinweise:

• Die maximale Anschlussleistung ist abhängig von der gewählten Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben finden Sie in der Gebrauchsanleitung.
• Leistungsreduzierung bei Einbau in Holz- oder Trockenbauwand -15% Mehrfachkombinationen -20%.
• Updatefähigkeit über den Gira Projekt Assistenten (GPA)
• Auslieferungszustand: Bedienung des Dimmausgangs über Eingang 1 (Heller) und Eingang 2 (Dunkler) möglich.
